一、仪表概述：

多点热电偶是多种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

二、测量原理：

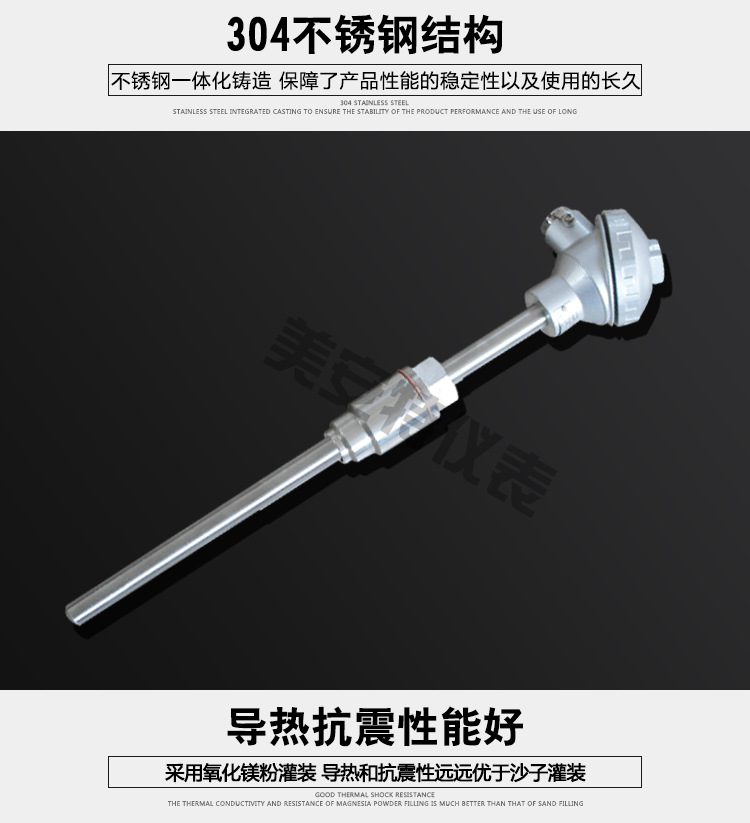

多点热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。



三、性能特点：

1、装配简单，更换方便；

2、压簧式感温元件，抗振性能好；

3、测温范围大；

4、机械强度高，耐压性能好。



四、技术指标：

1、电气出口：M27X2 ， NPT3/4；

2、热热响时间：≤ 8S；

3、偶丝直径：Φ 3；

4、防护等级：IP65。



五、安装方法：

1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.

2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.

3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.

4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.

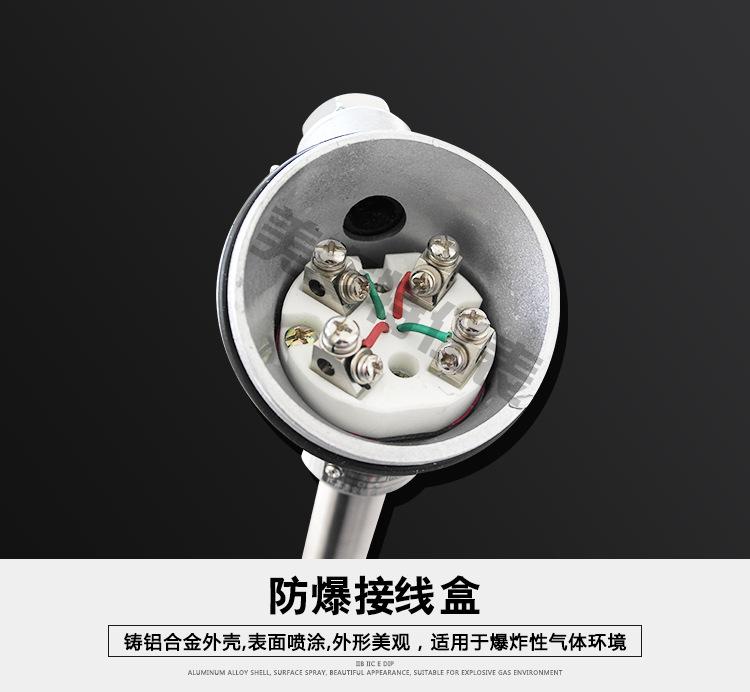

5、按照接线图将热电偶的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。
