一、仪表概述：

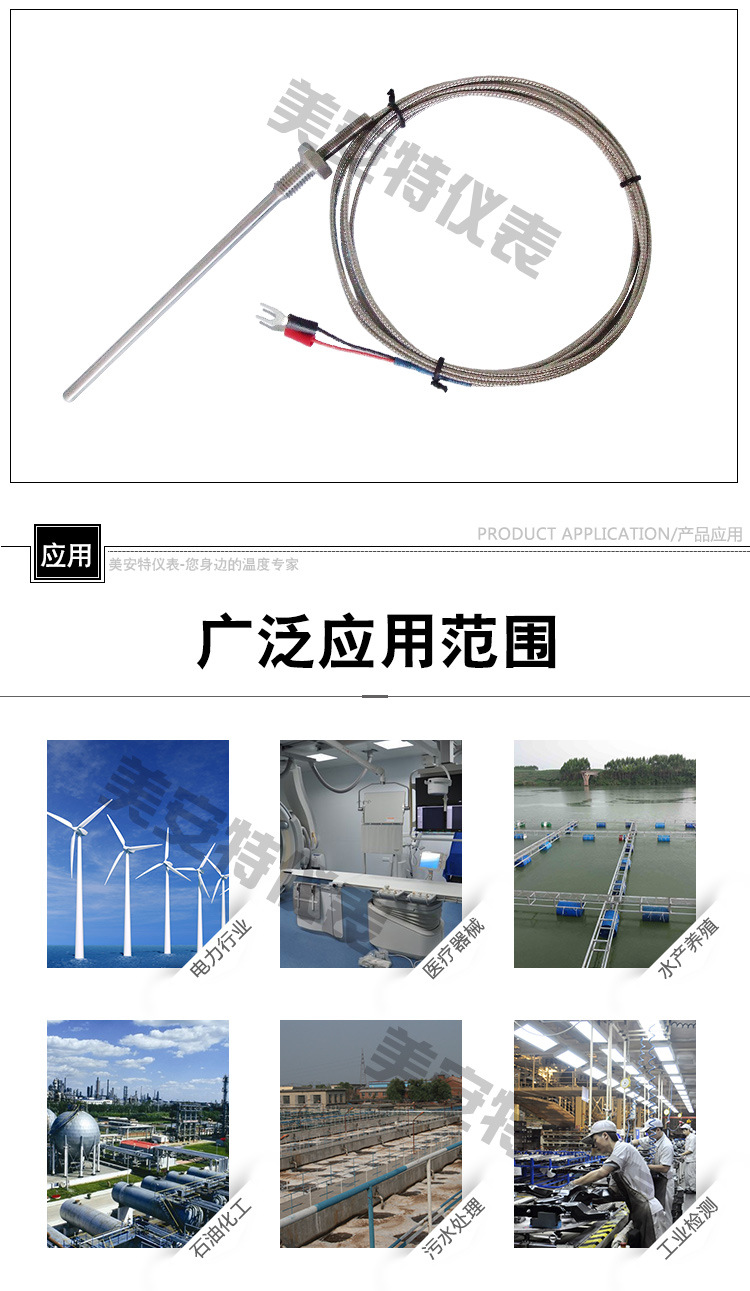

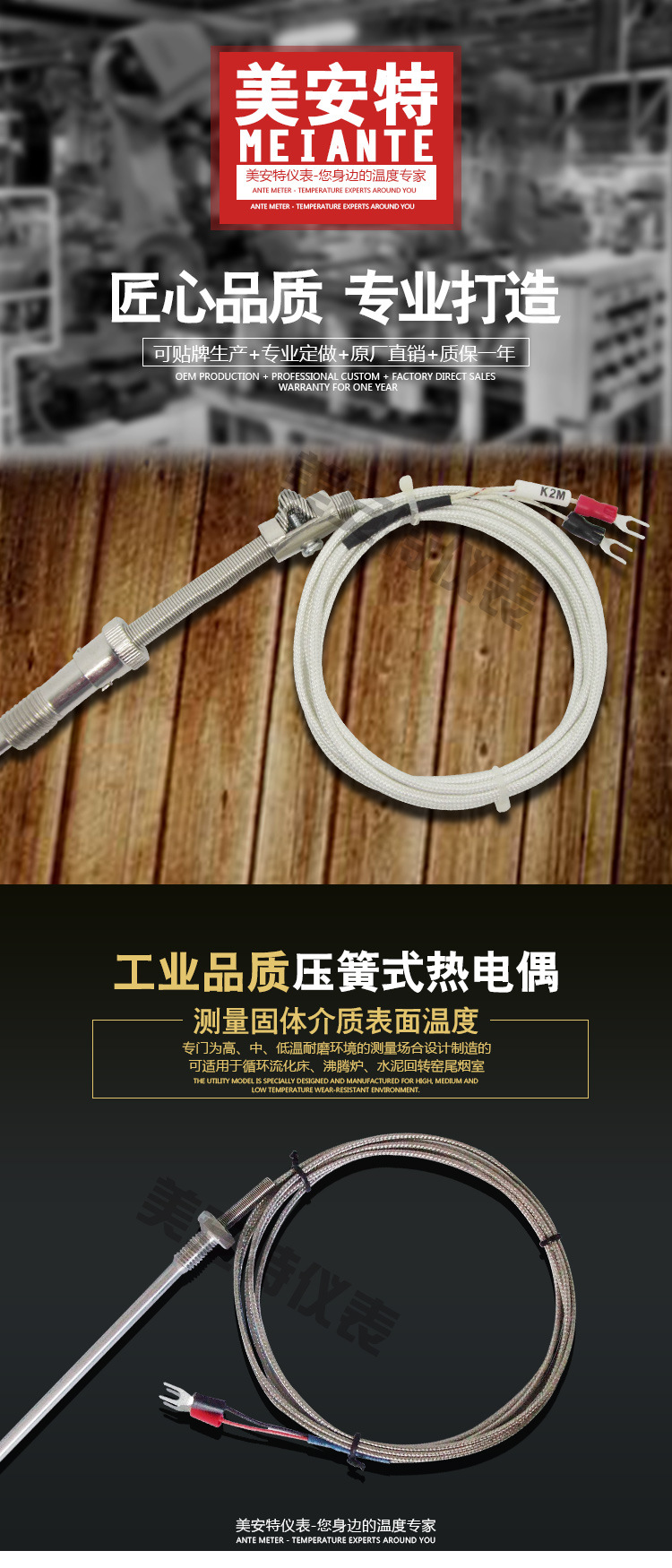

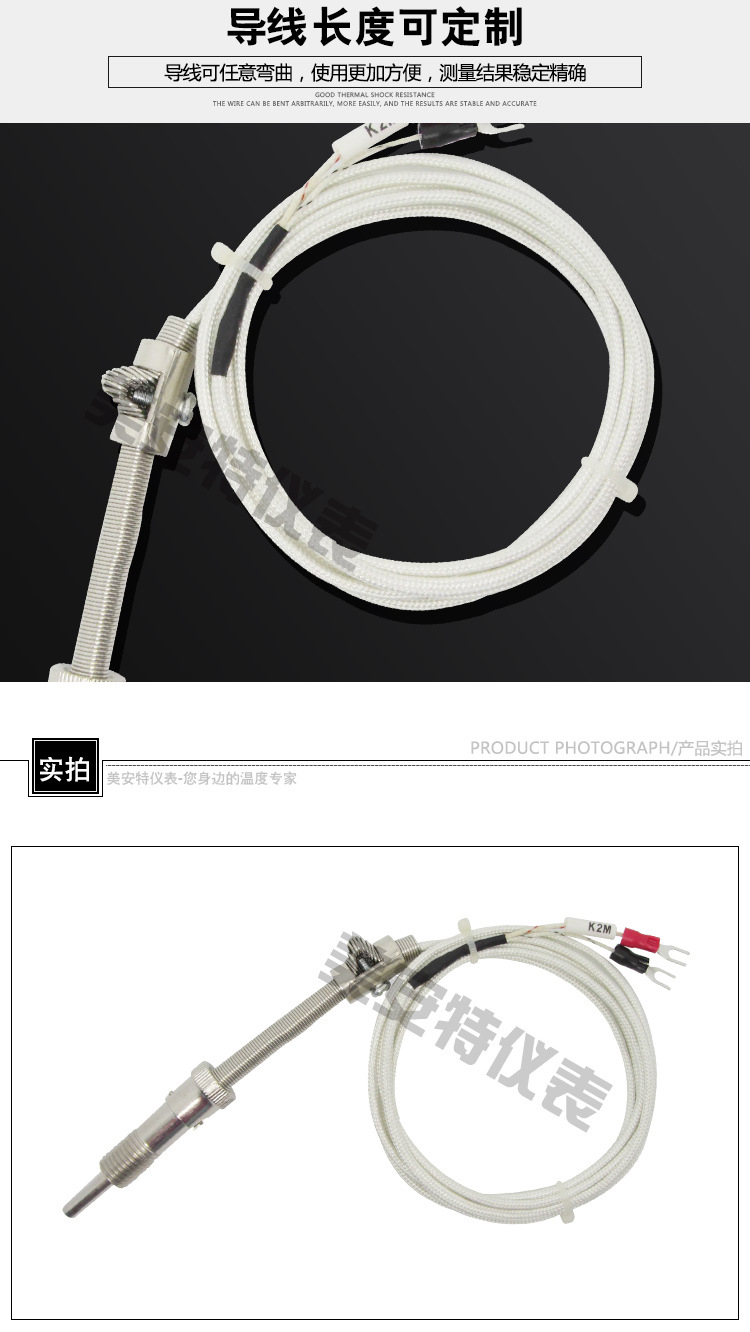

压簧式固定热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

二、测量原理：

压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。的结构由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。



三、性能特点：

1、装配简单，更换方便；

2、压簧式感温元件，抗振性能好；

3、测温范围大；

4、机械强度高，耐压性能好。

四、技术指标：

精度等级：I级或II级；

热响应时间：≤5S。

五、安装方法：

固定热电偶的安装 ,固定安装在被测物体上面，先将连接螺栓拧紧在被测 物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，zui后拧上锁紧卡套。
