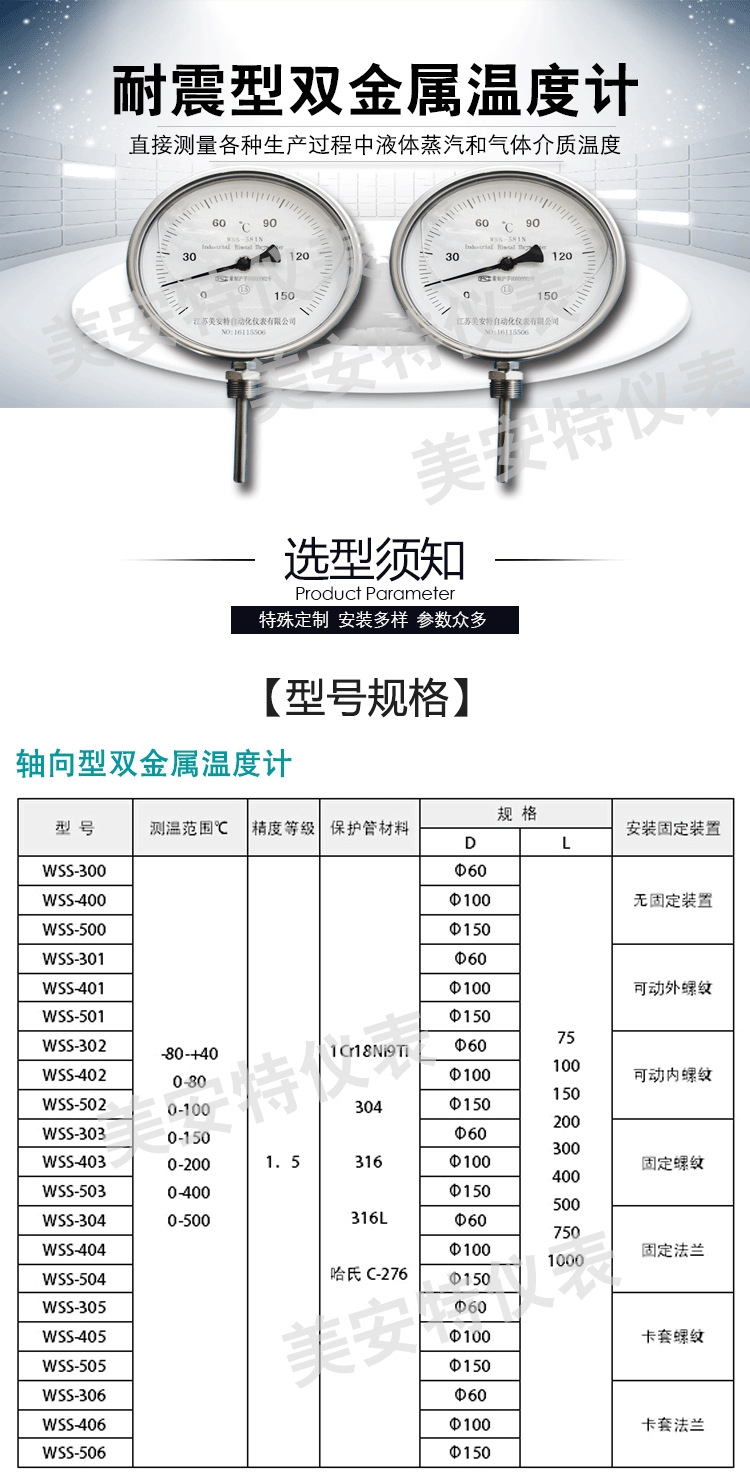

一、仪表概述：

耐震型双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体、和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、隔爆、耐震动、直观、易读数、无汞害、坚固耐用等特点。其保护管、节头、螺栓等均采用不锈钢材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封结构，故仪表整体防水防腐性能良好，采用弯管型结构，外型新颖、轻巧、美观与众不同。

二、测量原理：

耐震型双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度双金属温度计，通常将金属片制成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。

三、适用场合：

双金属温度计内部充有耐震油，有效的防止测量过程中的机械振动而引起的仪表损坏或者测量不准。广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。

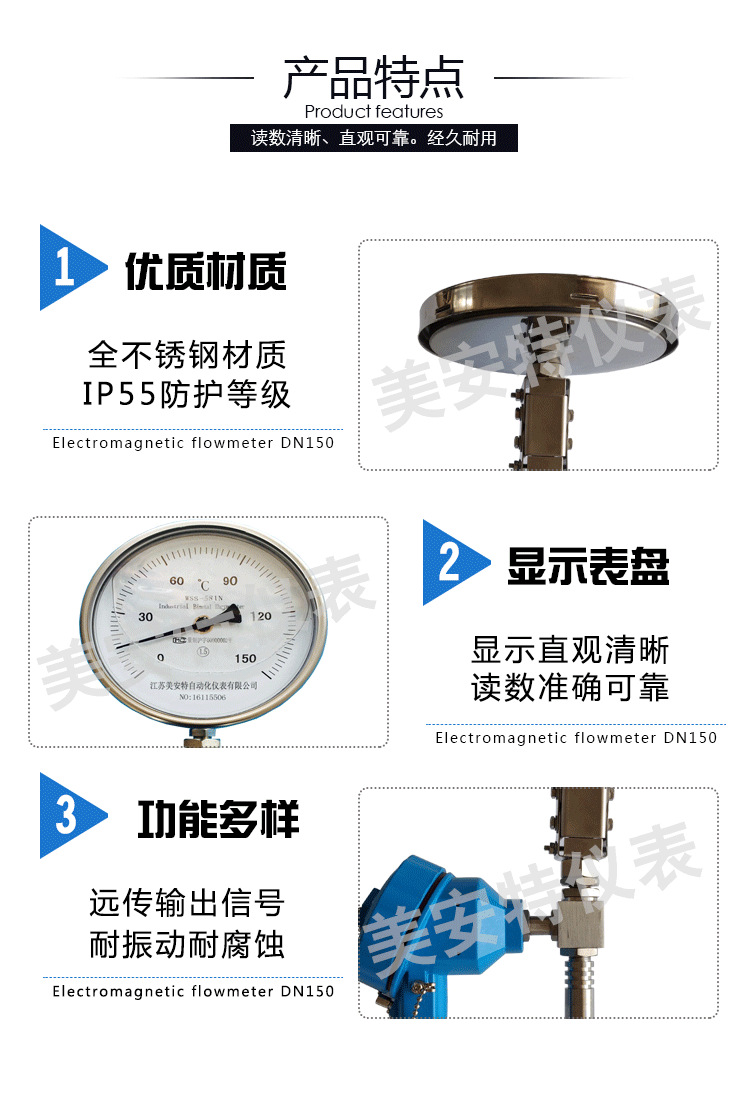

四、性能特点：

1、现场显示温度，直观方便；安全可靠，使用寿命长；

2、多种结构形式，可满足不同要求。无汞害，易读数，坚固耐震。

3、保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。

4、抽芯式温度计可不停机短时间维护或更换机芯。

5、一体式有轴向型、径向型、135o型、万向型等品种齐全，适应于各种现场安装的需要。

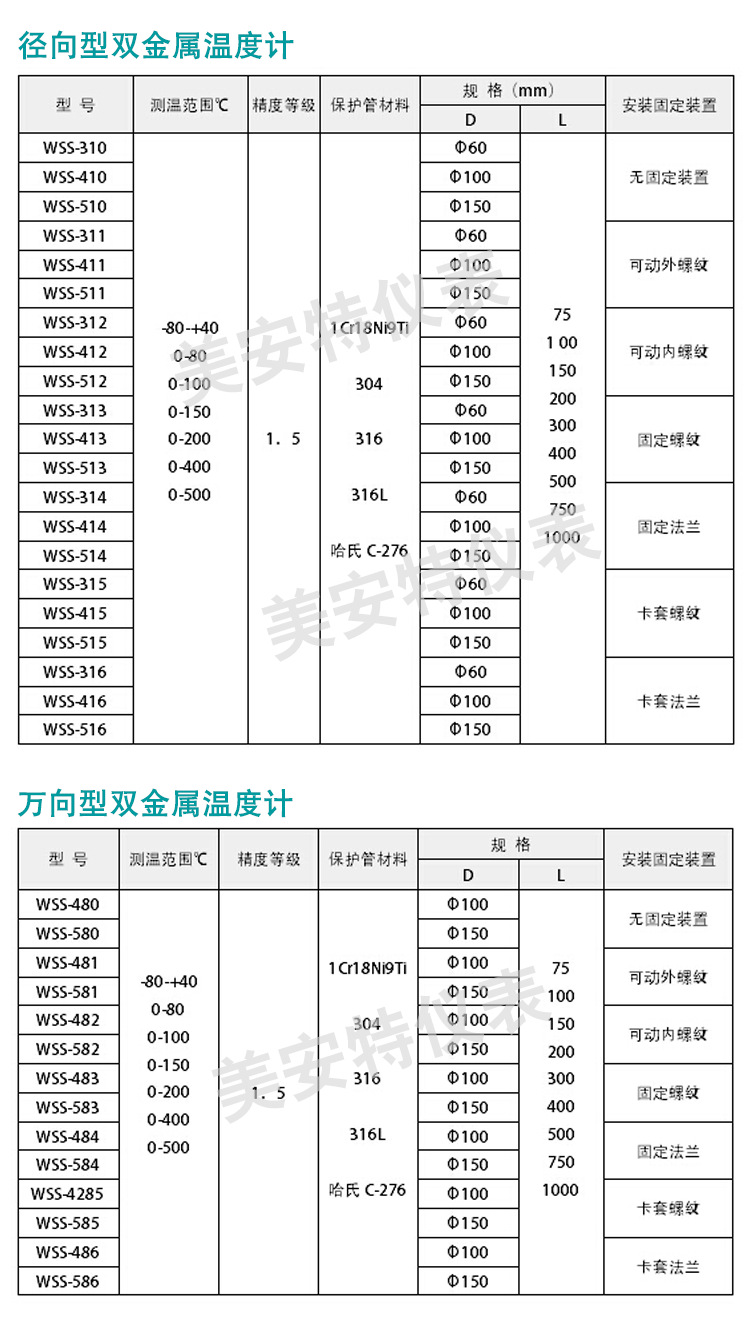

五、技术指标：

1、产品执行标准：JB/T8803-1998；GB3836-83；

2、标度盘公称直径：60、100、150；

3、精度等级：1.0、1.5；

4、热响应时间：≤40s；

5、防护等级：IP55；

6、角度调整误差：角度调整误差应不超过其量程的1.0％；

7、回差：温度计回差应不大于基本误差限的*值；

8、重复性：温度计重复性极限范围切应不大于基本误差限*值的1／2。



六、注意事项：

1、在保管、安装、使用及运输过程中，尽量避免碰撞保护管，禁止让保护管弯曲、变形。

2、安装时，严禁扭动仪表外壳。

3、仪表应在-30℃～80℃的环境温度内正常工作。

4、仪表经常工作的温度能在刻度范围的1/2～3/4处。

5、保护管浸入被测介质中长度必须大于感温元件的长度，这样做是为了保证测量的准确性。

6、不要用于敞口的容器中的介质测量。
